SMD 是貼片式元件的封裝形式,SMT 是把它貼上電路板的組裝製程,兩者常被混用;THT 則是插件式,不能過回焊爐。選型先決定 SMD 或 THT,再看封裝尺寸與規格表。
| 項目 | SMD | THT |
|---|---|---|
| 安裝方式 | 貼片式封裝,以 SMT 製程貼上電路板 | 引腳穿過電路板孔位焊接 |
| 焊接 | 回焊 | 不適合過回焊爐,需波焊或手焊 |
| 適合情境 | 自動化貼片量產 | 少量、手工組裝或需較強機械固定 |
先把名詞分清楚:SMD、SMT、SMA、SMC
SMD 指的是元件本身,SMT 指的是組裝製程,SMA、SMC、SMP、SME 則是相關的衍生名詞,網路上常被混為一談。站內有一篇專文逐一釐清,並附尺寸對照表、簡易 SMT 流程與關係圖,先讀這篇可以避免後面看規格時搞混。

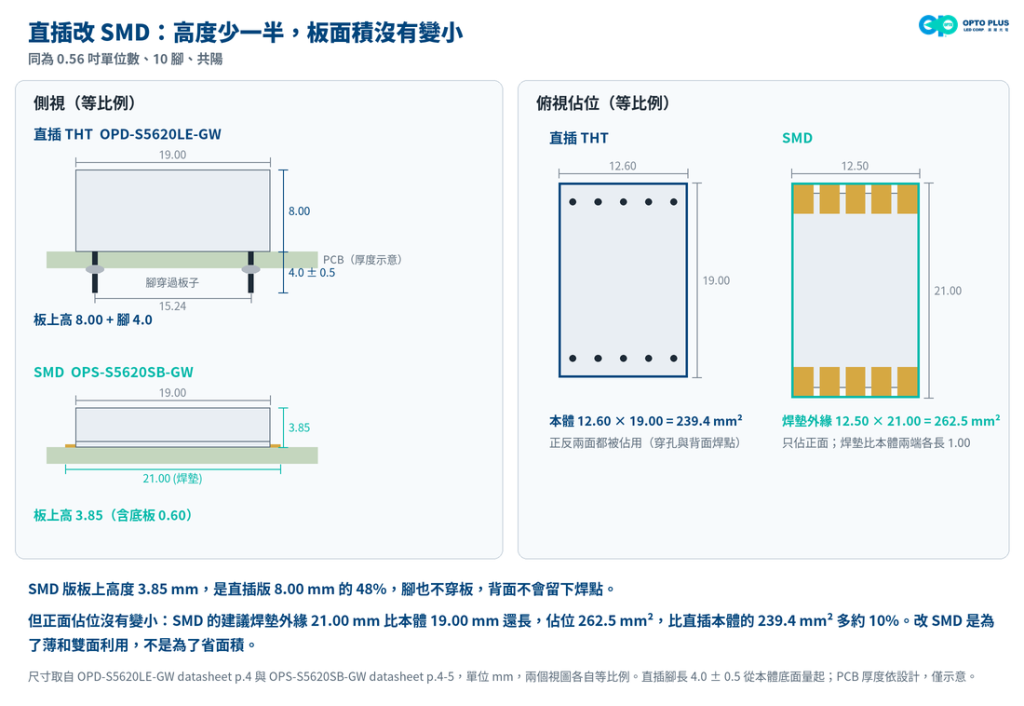

插件式 THT:什麼時候還是會選它

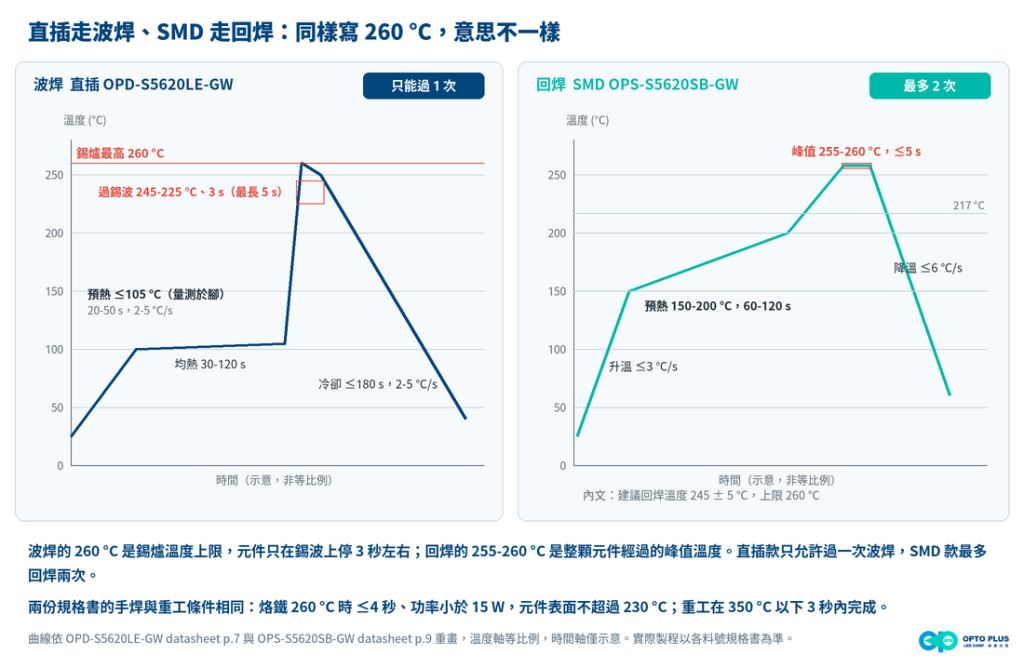

THT(Through-hole)元件以引腳穿過電路板孔位焊接,THT 顯示器不能過回焊爐,需用波焊或手焊,站內文章說明波焊條件、手焊與重工、引腳折彎與儲存,以及 THT 與 SMD 的比較。若產品是少量、手工組裝或需要較高機械強度,THT 仍常見。
需要特定尺寸的 SMD 或 THT 料件？歡迎提出詢價，附上尺寸、顏色與組裝製程，展躍光電工程部會建議合適型號。

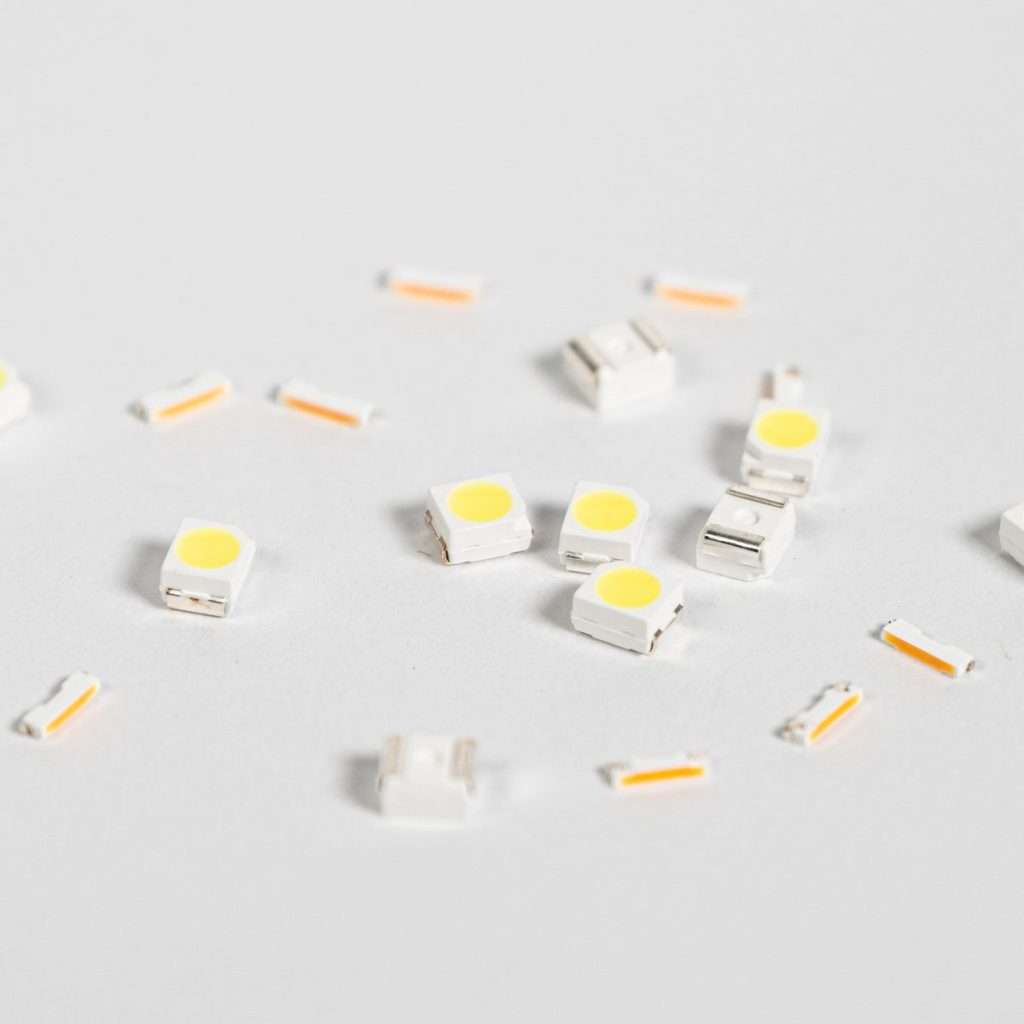

PLCC 與 SMD LED:型號怎麼讀、尺寸怎麼看
PLCC-2 有 2 支引腳、PLCC-4 有 4 支引腳,3528 指的是 3.5 x 2.8 mm 的封裝尺寸,另外還要分頂視型與側視型。需要 RGB 全彩時,看 RGB SMD LED 的封裝與驅動 IC 比較文章。
- 什麼是 PLCC LED?PLCC-2 與 PLCC-4、3528 尺寸、頂視型與側視型
- 什麼是 RGB SMD LED?SMD LED包裝|全系列RGB LED比較表
- SMD LED(產品列表)
- RGB SMD LED(產品列表)
規格表與應用手冊:下單前要核對的項目
規格表建議先確認四件事,再逐項看驅動電流、正向電壓、亮度(mcd)與視角、主波長、透鏡與封裝(先分 SMD 或 THT)。文章附有核對清單。應用手冊則整理各類產品的使用注意事項。
- LED 規格表怎麼看?驅動電流、正向電壓、亮度 mcd、主波長一次看懂
- LEDs / PLCC /SMD LED Display應用手冊
- LED 顯示器產品應用手冊
- OPTO PLUS LED 型號命名規則
找產品與下一步
這裡建議各位先確認組裝方式(回焊或波焊),再回到產品列表挑封裝,最後附上規格需求詢價。

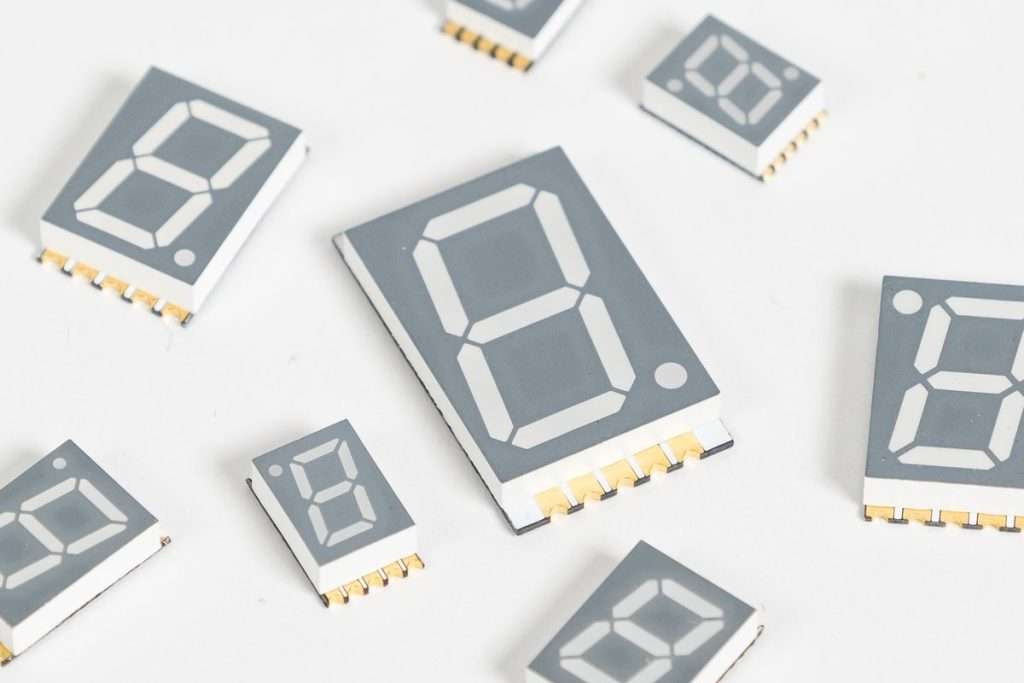

相關指南：七段顯示器指南 · 客製 LED 顯示器流程 · LED 與 LCD 顯示器怎麼選
常見問題
SMD(Surface Mount Device)指的是貼片式元件本身,SMT(Surface Mount Technology)指的是把元件貼裝到電路板的組裝製程。簡單說,SMD 是零件、SMT 是做法。SMA、SMC 等則是相關的衍生名詞,展躍光電的 SMD 專文有逐一說明與關係圖。
不可以。THT(插件式)顯示器不適合過回焊爐,需用波焊或手焊,並依應用手冊的條件操作。若你的產線只有回焊製程,請改選 SMD 封裝的型號,或與展躍光電確認是否有對應的替代料號。
先看組裝方式與用量:自動化貼片量產通常選 SMD,少量手工或需要較強機械固定時可考慮 THT。再看規格表的驅動電流、亮度與視角是否符合,最後確認封裝尺寸放得進機構。若不確定,可把需求帶進詢價車,由展躍光電協助比對。
