快速解答
RGB SMD LED 把紅、綠、藍三顆晶片整合在同一個表面黏著封裝裡。選型時要看外形尺寸（footprint）、腳位配置、光學目標、電流規格、散熱路徑與驅動方式。色彩深度取決於控制器與 PWM 解析度，不是 LED 封裝本身的固定特性。
RGB SMD LED 將紅、綠、藍三顆晶片整合在一個表面黏著封裝中。選型時不能只看封裝名稱，還要確認外形尺寸、腳位、共陽／共陰、正向電流、波長與亮度分 bin、熱路、PCB 焊墊及驅動方式。以下從混色、PWM、封裝編碼與驅動 IC 說明設計重點。
內容目錄

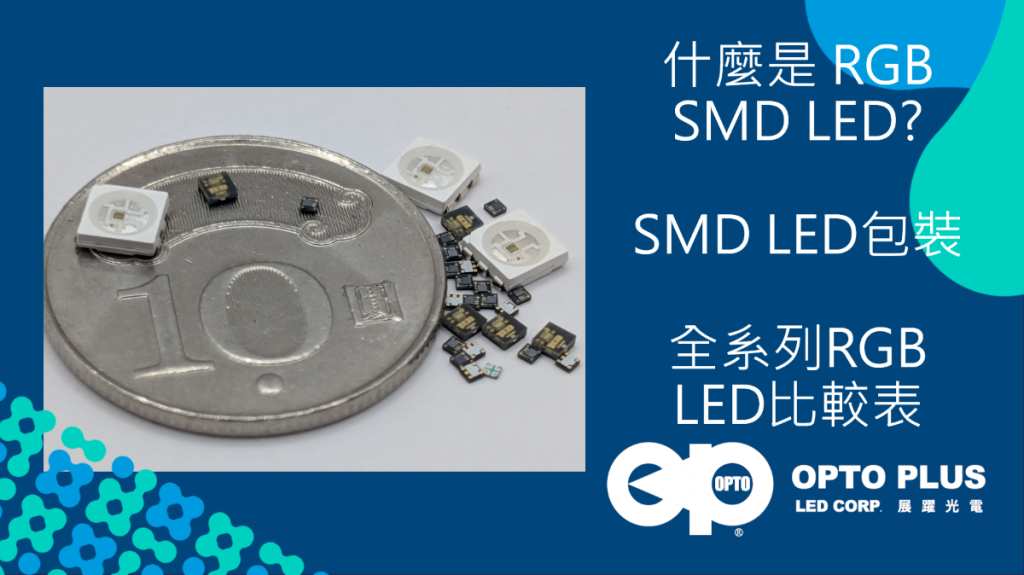

什麼是 RGB SMD LED？
- 1. RGB（紅綠藍三原色）：這是加色法的基礎。若每個色彩通道採 8-bit PWM，控制器理論上可產生 256³，也就是約 1,677 萬種數位組合；實際可見色彩仍受 LED 光譜、亮度 bin、驅動解析度、混光、溫度與校正影響。三色同時點亮可混出接近白光，但白點不一定落在目標色溫與色座標。
- 2. SMD（Surface-Mount Device）：指表面黏著封裝與組裝方式，可縮小占板空間並適合自動貼裝。散熱與抗震表現仍取決於封裝熱阻、焊墊與銅箔、焊接品質、驅動電流和工作溫度，不能只由 SMD 三個字判定。
- 3. LED（Light-Emitting Diode）： 發光二極體，一種能將電能轉化為光能的半導體元件，具有高效率、長壽命和低功耗的優點。
因此，RGB SMD LED 就是將紅、綠、藍三顆 LED 晶片整合在同一個 SMD 封裝內的先進光源元件，為色彩控制提供了可分通道調整的色彩輸出。
RGB SMD LED 的工作原理是什麼？
RGB是光學領域中的三原色，分別代表紅光、綠光和藍光。根據加色原理，這三種光可透過不同的亮度強度進行混合，從而生成多種色彩。紅、綠、藍三色以適當比例混合可產生白光；實際比例需依三顆晶片的色度座標與亮度效率調校，並非三色等強度即為白光。若三者都不點亮，則呈現黑色。這一原理是顯示器、投影機等設備進行色彩呈現的基礎。
LED 發光亮度調節方式 – 利用電流調整亮度
改變 LED 電流會影響亮度，但不同晶片與封裝在正向電壓、發光強度、波長及電流—光輸出曲線上都可能有差異。設計時不應假設所有產品都有通用的 3%～5% 公差，而應依製造商提供的電性、光學規格與分 bin 範圍評估。若產品要求亮度或色彩一致，應在打樣階段明確定義可接受的 bin 組合、驅動電流、工作溫度與量測方法。
LED 發光亮度調節方式 – 利用PWM（脈衝寬度調變）調整亮度
PWM（脈衝寬度調變）以快速開關 LED 的方式調整每個週期的導通比例，也就是 duty cycle，藉此控制平均光輸出。相較於只改變電流，PWM 通常較容易得到可重複的調光結果，但不代表系統效率一定比較高。實際功耗與熱表現仍取決於 LED 正向電壓、峰值電流、duty cycle、切換頻率、驅動器損耗及接面溫度。頻率也要同時考量人眼閃爍、相機拍攝條紋與電磁相容性。
RGB SMD LED 與Single-color SMD LED 的比較
RGB SMD LED（表面貼裝發光二極體）與單色SMD LED在結構與應用上有顯著差異。RGB SMD LED將紅、綠、藍三種光源整合於單一顆LED內，通過調節這三種光的組合，能產生多種顏色，適合用於多彩變換的應用場景，如LED顯示器、舞台燈光及智能照明系統。相對而言，單色SMD LED僅包含一種固定顏色的光源，常用於指示燈或單色背景照明等簡單應用。
RGB 封裝需要容納三顆晶片與多個電極，但不代表一定比單色封裝大；市場上同時有 0404、0808、2020、5050 等不同尺寸。單色 LED 也有從 0201 到較大功率封裝的多種選擇。RGB LED 通常需要更多電流控制通道、PCB 走線與色彩校正，因此驅動與控制邏輯較複雜。選型時應以 datasheet 的實際尺寸、焊墊、腳位、電流與熱規格為準，不能只看四位數封裝代碼。
常見的 SMD LED Package code
2020 vs 0808 vs 0404 RGB SMD LED with Driver IC
SMD LED 封裝代碼常用四位數表示標稱長度與寬度，但不同產品系列與供應商可能採公制或英制命名。例如 5050 通常表示約 5.0 × 5.0 mm，而 0603 常指 0.06 × 0.03 inch 的尺寸家族。封裝代碼本身不能判斷元件是 RGB、RGBW、單色或是否內建驅動 IC；選型時仍要查閱 datasheet 的實際尺寸、高度、極性、腳位、land pattern 與公差。
以毫米(mm)和英寸(inch)標示的 SMD LED Code rule
常見的以毫米為單位的 SMD LED 封裝編號有 3528、5050 和 2835，分別代表 3.5mm x 2.8mm、5.0mm x 5.0mm 和 2.8mm x 3.5mm；而以英吋為單位的封裝編號則有 0603 和 1206，分別對應 0.06 x 0.03 英吋與 0.12 x 0.06 英吋，這些封裝廣泛應用於各類電子設備中。
以下列出常見的 SMD LED 封裝編號，並比較其英吋與毫米的對應關係比較表。例如，0603 的封裝編號代表 0.06 x 0.03 英吋，轉換為毫米後為 1.524 x 0.762 毫米。為了標示和生產的便利性，部分製造商會將尺寸取整數來表示。例如，我司的 OPS-L08A16W-Z-5，其 SMD LED 封裝編號為 0603，但會進位成標示為 1.6 x 0.8 毫米。另一個範例是1210 SMD LED (inch)和3025 SMD LED (mm)，這兩種代號都有人用，尺寸上也幾乎一樣，因此常常搞混；因為有英吋和毫米兩種 SMD LED 封裝編號，選擇 SMD LED 時，雖然封裝編號可以幫助大致推測尺寸，實際應用時仍需查閱各廠商提供的產品規格書（Datasheet），以確認 LED 的實際尺寸。
| SMD LED naming code | Length (mm) | Width (mm) | Length (Inch) | Width (Inch) | Area (mm^2) |
| 7070 SMD LED(mm) | 7.000 | 7.000 | 0.276 | 0.276 | 49.000 |
| 5050 SMD LED(mm) | 5.000 | 5.000 | 0.197 | 0.197 | 25.000 |
| 5630 SMD LED(mm) | 5.600 | 3.000 | 0.220 | 0.118 | 16.800 |
| 3535 SMD LED(mm) | 3.500 | 3.500 | 0.138 | 0.138 | 12.250 |
| 3528 SMD LED(mm) | 3.500 | 2.800 | 0.138 | 0.110 | 9.800 |
| 2835 SMD LED(mm) | 2.800 | 3.500 | 0.110 | 0.138 | 9.800 |
| 3030 SMD LED(mm) | 3.000 | 3.000 | 0.118 | 0.118 | 9.000 |
| 1210 SMD LED(inch) | 3.048 | 2.540 | 0.120 | 0.100 | 7.742 |
| 3025 SMD LED(mm) | 3.000 | 2.500 | 0.118 | 0.098 | 7.500 |
| 4014 SMD LED(mm) | 4.000 | 1.400 | 0.157 | 0.055 | 5.600 |
| 1206 SMD LED (Inch) | 3.048 | 1.524 | 0.120 | 0.060 | 4.645 |
| 3014 SMD LED (mm) | 3.000 | 1.400 | 0.118 | 0.055 | 4.200 |
| 2020 SMD LED (mm) | 2.000 | 2.000 | 0.079 | 0.079 | 4.000 |
| 0805 SMD LED (Inch) | 2.032 | 1.270 | 0.080 | 0.050 | 2.581 |
| 1515 SMD LED (mm) | 1.500 | 1.500 | 0.059 | 0.059 | 2.250 |
| 0603 SMD LED (Inch) | 1.524 | 0.762 | 0.06 | 0.03 | 1.161 |
| 0402 SMD LED (Inch) | 1.016 | 0.508 | 0.040 | 0.020 | 0.516 |
| 0201 SMD LED (Inch) | 0.508 | 0.254 | 0.020 | 0.010 | 0.129 |
為什麼RGB SMD LED 需要與LED Driver IC 整合？
RGB SMD LED與LED Driver IC的整合具備多項優勢，尤其在多顆LED的應用中，這種設計能大幅簡化電路設計及PCB佈線的複雜度。在傳統設計中，每顆RGB SMD LED的紅、綠、藍光源都需要獨立佈線並連接至LED Driver IC，這增加了設計與製造的難度。然而，透過將LED Driver IC整合至RGB SMD LED內部，能有效減少這些佈線需求，從而簡化電路設計，並提升系統的整合效率。
串接是LED模組的常見應用方式，尤其在顯示屏及智能照明系統中，通常需要多顆LED同步運作。將LED Driver IC整合至RGB SMD LED內部可大幅簡化這些應用的設計。RGB SMD LED所選用的LED Driver IC大多支援通用串接方案（Generic Cascaded Connection Scheme），透過統一的傳輸協議集中管理LED的電流調節及光源控制，從而減少外部元件的使用，WS2812就是種常見支援通用串接方案的LED Driver IC，此款IC具有許多免費開源的資料庫，廣泛的利用在Maker的專案中。這不僅降低了PCB佈線的複雜度，也提升了系統設計的效率和靈活性。
這種整合方案不僅簡化了PCB的佈局設計，還提高了系統的穩定性與可靠性，縮短了開發週期，並顯著提升了大規模LED應用中的整體性能。以下以我司的兩個產品來舉例說明
OPS-S5620F2C | OPS-S5621F2A 是我司0.56″ 單八七段顯示器內使用RGB LED的Datasheet的線路連接圖，可以看到所有LED皆以共陰(Common Cathode)或共陽(Common anode)方式連接，模組對外連接PIN數目也來到11PIN
OPS-S56AAF5 是我司0.56″ 單八七段顯示器內使用RGB LED+ Driver IC 的Datasheet的線路連接圖，可以看到所有LED都和Driver IC 包裝成一個模組，Driver IC又支援通用串接方案（Generic Cascaded Connection Scheme），所以可以大幅減少對外連接PIN數目也到4PIN，可大幅簡化LED周邊電路的設計

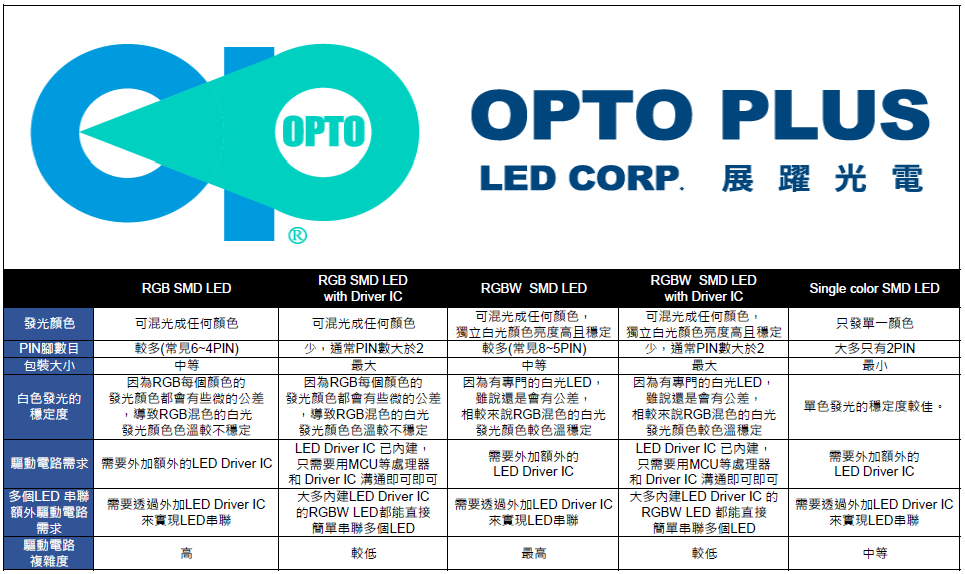

RGB/RGBW/單色 SMD LED 與內建 Driver IC 比較表
將本文中關於RGB SMD LED ，RGBW SMD LED，RGB SMD LED with Driver IC，RGBW SMD LED with Driver IC 和單色SMD LED做一個比較表，讀者可以參考比較表更深入了解這幾種產品。
| RGB SMD LED | RGB SMD LED with Driver IC | RGBW SMD LED | RGBW SMD LED with | Single color SMD LED | |
| 發光顏色 | 可混出 RGB 三點所圍成色域內的顏色 | 可混出 RGB 三點所圍成色域內的顏色 | 可混出 RGB 三點所圍成色域內的顏色，獨立白光顏色亮度高且穩定 | 可混出 RGB 三點所圍成色域內的顏色，獨立白光顏色亮度高且穩定 | 只發單一顏色 |
| PIN腳數目 | 較多(常見6~4PIN) | 少，通常PIN數大於2 | 較多(常見8~5PIN) | 少，通常PIN數大於2 | 大多只有2PIN |
| 包裝大小 | 中等 | 最大 | 中等 | 最大 | 最小 |
| 白色發光的穩定度 | 因為RGB每個顏色的發光顏色都會有些微的公差，導致RGB混色的白光發光顏色色溫較不穩定 | 因為RGB每個顏色的發光顏色都會有些微的公差，導致RGB混色的白光發光顏色色溫較不穩定 | 因為有專門的白光LED，雖說還是會有公差，相較來說RGB混色的白光， 發光顏色較色溫穩定 | 因為有專門的白光LED，雖說還是會有公差，相較來說RGB混色的白光 發光顏色較色溫穩定 | 單色發光的穩定度較佳。 |
| 驅動電路需求 | 需要外加額外的LED Driver IC | LED Driver IC 已內建，只需要用MCU等處理器 和 Driver IC 溝通即可 | 需要外加額外的LED Driver IC | LED Driver IC 已內建， 只需要用MCU等處理器 和 Driver IC 溝通即可 | 需要外加額外的LED Driver IC |
| 多個LED串聯額外驅動電路需求 | 需要透過外加LED Driver IC 來實現LED串聯 | 大多內建LED Driver IC 的RGBW LED都能直接簡單串聯多個LED | 需要透過外加LED Driver IC 來實現LED串聯 | 大多內建LED Driver IC 的RGBW LED 都能直接簡單串聯多個LED | 需要透過外加LED Driver IC來實現LED串聯 |
| 驅動電路複雜度 | 高 | 較低 | 最高 | 較低 | 中等 |
RGB SMD LED 的應用?
RGB SMD LED 具備多彩顯示的能力，應用範圍十分廣泛。首先，在廣告看板、戶外顯示器等場所，RGB SMD LED 可以透過調節紅、綠、藍三原色的組合，展現出豐富多變的色彩與動態效果。此外，智能照明系統也大量使用RGB SMD LED，用戶可以根據需求調整燈光顏色與亮度，創造不同的氛圍。舞台燈光是RGB SMD LED的另一個重要應用場景，能提供變化多端的燈光效果，增強視覺表演的衝擊力。
在汽車工業中，RGB SMD LED 用於車內氛圍燈及其他裝飾燈光，提供多樣的顏色選擇，提升駕駛者的體驗和車輛的美觀度。這些應用展現了RGB SMD LED在多彩光源控制上的優勢。
結論
展躍光電目前提供了一系列的單色SMD LED 和 RGB SMD LED 提供客戶選擇，客戶可由型錄內選擇或者從網站上挑選。RGB SMD LED 結合了紅、綠、藍三色光源與表面貼裝技術，成為現代顯示與照明技術中的關鍵元件。其通過加色原理，能夠產生多樣化的色彩，並且藉由PWM技術精確調節亮度，提升能效與控制精度。與單色SMD LED相比，RGB SMD LED 提供更多色彩變化的可能性，並在封裝尺寸與應用上有所差異。整合LED Driver IC的設計進一步簡化了電路設計，適用於需要多顆LED同步運作的場景。RGB SMD LED 應用廣泛，涵蓋廣告看板、智能照明、舞台燈光及汽車裝飾等多個領域，展現了其強大的光源控制能力與靈活性。
FAQ
RGB SMD LED 是結合三項關鍵技術的產品。「RGB」代表紅、綠、藍三原色；「SMD」是表面黏著元件（Surface-Mount Device），把 LED 直接貼裝在電路板上的技術；「LED」則是發光二極體。RGB 的色彩深度取決於控制器、PWM 解析度、光學混色與校正；表面黏著只是描述組裝方式，耐用性與散熱表現則取決於封裝、PCB、焊接、驅動電流與工作溫度。
RGB SMD LED 的亮度主要以 PWM（脈衝寬度調變）控制。PWM 以定電流驅動 LED，透過快速開關來控制工作週期（duty cycle），改變流經 LED 的平均電流，達到精確調光。這種方式的調光重現性通常比單純改變電流更好，但整體效率仍取決於 LED、驅動器、切換條件與散熱設計。
兩者在結構與應用上差異很大。發光顏色：RGB SMD LED 整合紅、綠、藍三個光源，可混出多種顏色，適合需要動態變色的應用；單色 SMD LED 只有一個固定顏色的光源，適合指示燈或單色背光。封裝尺寸：RGB 封裝需要容納三顆晶粒與多組電極，但不一定比單色封裝大；兩者都有多種封裝系列，實際本體尺寸、焊墊、極性、腳位、額定電流與熱特性請以 datasheet 為準。電路設計與成本：RGB SMD LED 的電路設計與驅動較複雜、成本較高；單色 SMD LED 的驅動設計較簡單、生產成本較低。
SMD LED 封裝代碼通常以四位數字表示標稱長與寬，但單位慣例依封裝系列與供應商而異。公釐（mm）：3528、5050、2835 等代碼一般以公制尺寸解讀，但可用的晶粒配置依供應商不同。英吋（inch）：0603、1206 等代碼通常屬英制尺寸系列。實際尺寸、顏色配置、極性與焊墊圖請務必查 datasheet。
在 RGB SMD LED 內整合 LED 驅動 IC，可大幅簡化電路設計與 PCB 佈線。傳統設計中，RGB LED 的三個光源各自需要獨立走線，增加設計難度；整合驅動 IC（尤其是支援通用串接架構的 IC）後，外部腳位數可大幅減少，佈線更簡單，系統穩定性與可靠度也隨之提升。
RGB SMD LED 應用廣泛，包括：顯示與照明：用於看板、戶外顯示、智慧照明系統與舞台燈光，營造豐富的動態色彩效果。汽車產業：用於車內氣氛燈與其他裝飾照明，提升駕駛體驗與車輛美感。
