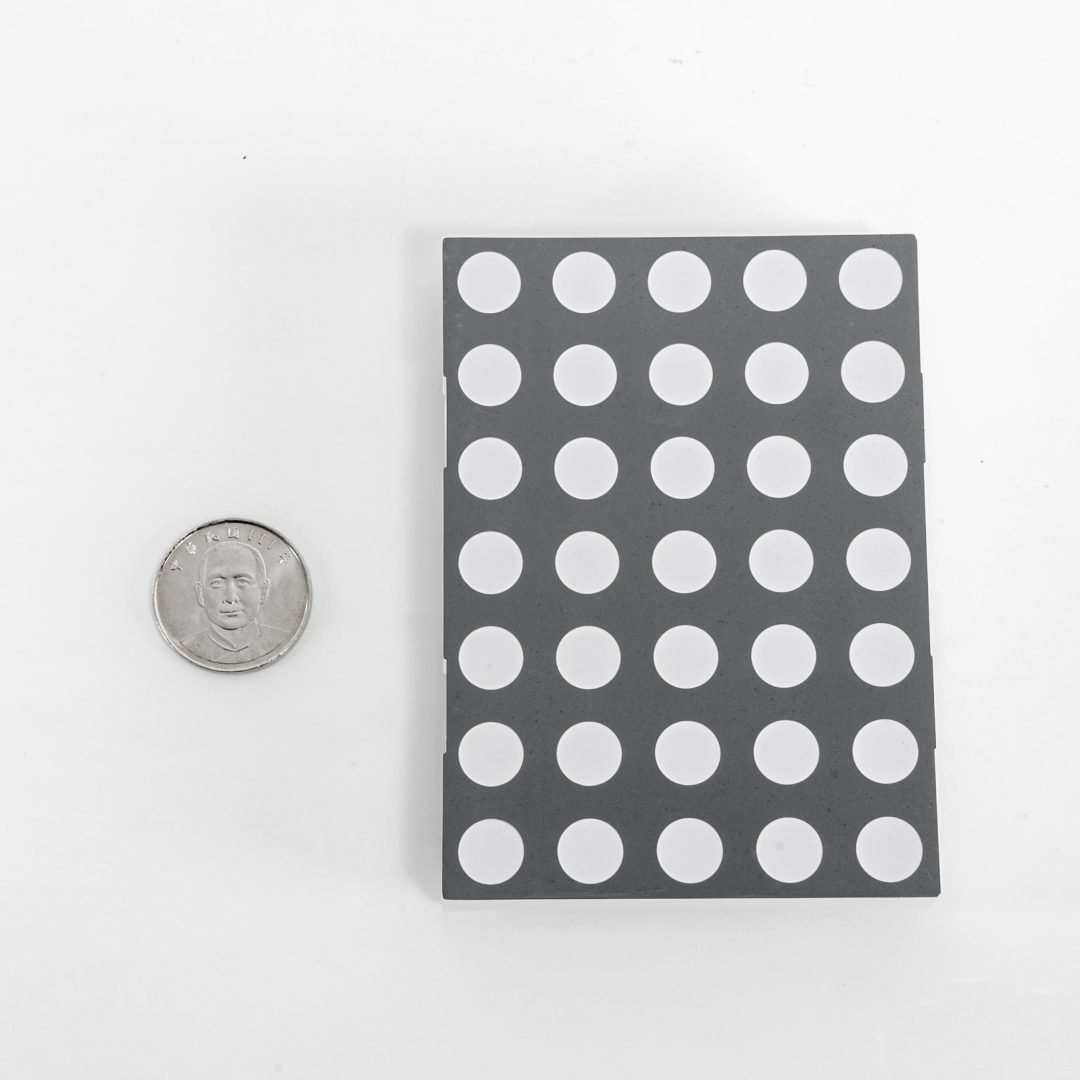

10Φ 5x7 THT LED 點矩陣顯示器 | 4" 矩陣高度 | 雙色

10Φ 5x7 THT LED 點矩陣顯示器 | 4" 矩陣高度 | 雙色 - 產品圖 2

10Φ 5x7 THT LED 點矩陣顯示器 | 4" 矩陣高度 | 雙色

10Φ 5x7 THT LED 點矩陣顯示器 | 4" 矩陣高度 | 雙色 - 產品圖 2

10Φ 5×7 THT LED 點矩陣顯示器 | 4″ 矩陣高度 | 雙色

貨號: OPD-M105712(3) 分類: LED 顯示器


顯示器解析度(寬x高: 5 x 7 點直徑: 10(mm) 顯示器種類: 點矩陣顯示器封裝方式: 通孔銲接元件 (THT) / 雙排腳銲接元件 (DIP) 顯示器厚度: 13.00mm 顯示器長寬: 106.50mm x 76.00mm

描述
額外資訊

描述

型號	文件	驅動電流	顏色	正向電壓	亮度	主波長/色度座標	數量	詢價
OPD-M105712(3)UPGUE	Documentation	20(mA)	UPGUE	Green: 2.8-3.2V, Red: 2.1-2.4V	Green: 1400mcd, Red: 1000mcd	Green: 515-530nm, Red: 618-628nm		加入詢價車加入詢價車已加入詢價車
OPD-M105712(3)YGLE	Documentation	20(mA)	YGLE	2.1~2.4(V)	Yellow Green: 60mcd, Red: 400mcd	Yellow Green: 567-576nm, Red: 619-629nm		加入詢價車加入詢價車已加入詢價車

常見問題

10Φ 5×7 LED THT Dot Matrix Display 的尺寸是多少？

尺寸規格：106.50 mm x 76.00 mm／厚 13.00 mm／矩陣高度 4″／5 x 7 點陣。

順向電壓要抓多少？

設計驅動電路時，全系列驅動電流 20 mA，順向電壓：綠色 2.8–3.2 V、紅色 2.1–2.4 V；2.1–2.4 V（YGLE）。

典型亮度數字？

亮度依顏色而異——綠色 1400 mcd、紅色 1000 mcd；黃綠色 60 mcd、紅色 400 mcd。

這款雙色燈有哪些顏色組合？

組合選項：綠色＋紅色；黃綠色＋紅色。

這是誰製造的、怎麼下單？

規格書連結就在各型號列上（Documentation）；報價按「加入詢價」直接送達展躍光電（台灣原廠）。

額外資訊

發光色	UPGUE, YGLE
Display Thickness	13.00mm
Luminosity(Typ.)	0.85mW/sr, 1.3mW/sr, 1000mcd, 100mcd, 102mcd, 107.5mcd, 10mcd, 1100mcd, 110mcd, 112.5mcd, 1125mcd, 11mcd, 12.5mcd, 1200mcd, 120mcd, 12mcd, 13.7mcd, 130mcd, 137.5mcd, 1400mcd, 140mcd, 145mcd, 14mcd, 150 mcd, 1500mcd, 150mcd, 15mcd, 16000mcd, 160mcd, 16mcd, 18.5mcd, 1800mcd, 180mcd, 18mcd, 1900mcd, 190mcd, 195mcd, 198mcd, 2000mcd, 200mcd, 205mcd, 207.5mcd, 20mcd, 210mcd, 2200mcd, 2250mcd, 230mcd, 23mcd, 240mcd, 25000mcd, 2500mcd, 250mcd, 25mcd, 265mcd, 2685mcd, 2750mcd, 28.5mcd, 2800mcd, 280mcd, 285mcd, 28mcd, 3.95mcd, 3000mcd, 300mcd, 30mcd, 312.5mcd, 32.5mcd, 33.5mcd, 35mcd, 360mcd, 37.5mcd, 3750mcd, 37mcd, 3800mcd, 38mcd, 3900mcd, 3mcd, 4000mcd, 400mcd, 40mcd, 425mcd, 440mcd, 450mcd, 45mcd, 47.5mcd, 475mcd, 47mcd, 500mcd, 50mcd, 51.5mcd, 52.5mcd, 525mcd, 530mcd, 550mcd, 55mcd, 57.5mcd, 5mcd, 60mcd, 62.5mcd, 6480mcd, 7.15mcd, 7000mcd, 700mcd, 70mcd, 71.5mcd, 715mcd, 72.5mcd, 72.8mcd, 770mcd, 7mcd, 80mcd, 8mcd, 900mcd, 90mcd, 97.5mcd, 9mcd, Blue:192mcd, Red:425mcd, Green: 1400mcd, Red: 1000mcd, Green: 400mcd, Red: 300mcd, Green: 700mcd, Red: 500mcd, Green:250mcd, Red:425mcd, Red: 32mcd, Pure Green: 46mcd, Blue: 8mcd, Red:66mcd, Green:101mcd, Blue:31mcd, White:2000mcd, Red:425mcd, Yellow Green: 25mcd, Red: 180mcd, Yellow Green: 35mcd, Red: 200mcd, Yellow Green: 60mcd, Red: 400mcd, Yellow Green:25mcd, Red : 140mcd, Yellow:336mcd, Blue:192mcd, Yellow:336mcd, Green:250mcd, Yellow:336mcd, Red:425mcd
驅動電流	20(mA), 5(mA)
正向電壓	1.2~1.8(V), 1.8-2.2V, 1.80V, 1.8V-2.2V, 1.90V, 10.0-12.0V, 10.0V-12.0V, 10.5-12V, 10.5V-12.0V, 10.8V-13.2V, 11.2-12.8(V), 11.2-12.8V, 11.2V-12.8V, 11.6-12.8(V), 12.0-12.8V, 12.0-13.2V, 12.0-14.4V, 12.0V-12.8V, 12.0V-13.2V, 12.6-14.4V, 12.6V-14.4V, 12.6V-16.1V, 12V-14.4V, 14-16V, 14.0-16.8V, 14.0V-16.0V, 14.0V-16.8V, 14.7-16.8V, 14.7V-16.8V, 15.0-16.0V, 15.0V-16.0V, 16.8-19.2V, 16.8V-19.2V, 18.0-19.2V, 18V-19.2V, 2.0-2.4(V), 2.0-2.4V, 2.0-2.5V, 2.0-2.6(V), 2.0~2.4(V), 2.0~2.6(V), 2.0V, 2.0V-2.4V, 2.0V-2.6V, 2.1, 2.1-2.5(V), 2.1-2.5V, 2.1~2.4(V), 2.1~2.6(V), 2.1V, 2.1V-2.4V, 2.1V-2.6V, 2.2-2.5V, 2.2-2.6V, 2.50V, 2.5V-3.6V, 2.60V, 2.8-3.2(V), 2.80V, 2.85V, 2.8V-3.2V, 2.9-3.25(V), 2.9~3.2(V), 2.9~3.5(V), 2.9~3.7(V), 2.9V, 2.9V-3.2V, 21.0-22.4V, 21.0V-22.4V, 3.0~3.4(V), 3.0V-3.3V, 3.0V-3.4V, 3.1-3.7(V, 3.1-3.7(V), 3.1-3.9(V), 3.2-3.5(V, 3.2-3.5(V), 3.2-3.6(V), 3.2-3.6V, 3.2-3.8(V), 3.2-3.8V, 3.2~3.4(V), 3.2~3.7(V), 3.2~3.9(V), 3.2V-4.0V, 3.3-3.9(V), 3.3~3.7(V), 3.3~3.9(V), 3.3V, 3.6V-4.4V, 3.7-4.1(V), 4.0-4.8(V), 4.0-4.8V, 4.0V-4.8V, 4.2-4.8(V), 4.2-4.8V, 4.2V-4.8V, 5.4V-6.6V, 5.6-6.4(V), 5.6-6.4V, 5.6V-6.4V, 5.8-6.4(V), 5.8-6.4V, 6.0-6.8(V), 6.0-6.8V, 6.0-7.2V, 6.0V-6.8V, 6.0V-7.2V, 6.3-7.2V, 6.3V-7.2V, 7.2V-8.8V, 7.2V-9.2V, 8.0-9.6V, 8.0V-9.6V, 8.4-9.6V, 8.4V-9.6V, 9.0-10.2V, 9.0V-10.2V, 9.0V-11.0V, Blue:2.7-3.9V, Red:1.6-2.0V, Green: 2.8-3.2V, Red: 2.1-2.4V, Green:2.7-3.9V, Red:1.6-2.0V, Red: 1.9-2.4V, Pure Green: 2.5-3.1V, Blue: 2.5-3.1V, RGB:4.5-5.5V, White:2.6-3.2V, Red:1.6-2.0V, Yellow:1.6-2.0V, Blue:2.7-3.9V, Yellow:1.6-2.0V, Green:2.7-3.9V, Yellow:1.6-2.0V, Red:1.6-2.0V
Dominant Wavelength / Chromaticity Coordinate	(X/Y)=(0.3/0.2963), 460-470(nm), 464nm, 470nm, 517nm, 522nm, 5250K, 529nm, 531nm, 570nm, 571nm, 588nm, 591nm, 593nm, 594nm, 600-612(nm), 605nm, 611nm, 612nm, 621nm, 624nm, 630nm, 632nm, 635-646(nm), 639nm, 650nm, 850nm, 940nm, Blue:470nm, Red:624nm, Green: 515-530nm, Red: 618-628nm, Green:529nm, Red:624nm, Red: 621nm (Typ.) Pure Green: 530nm (Typ.) Blue: 469nm (Typ.), Red:618-625nm, Green:518-535nm, Blue:460-474nm, White:0.265/0.275, Red:624nm, X: 0.285 Y:0.265, X: 0.30 Y: 0.296, X: 0.315 Y: 0.315, X: 0.433 Y: 0.393, X:0.27 Y:0.255, X:0.3 Y:0.2963, X:0.31 :0.31, Yellow Green: 567-576nm, Red: 619-629nm, Yellow:589nm, Blue:470nm, Yellow:589nm, Green:529nm, Yellow:589nm, Red:624nm, (X/Y)=(0.285/0.275), 400nm, 460-474(nm), 460-475(nm), 464-474(nm), 464~474(nm), 465nm, 466-474(nm), 468nm, 472nm, 500nm, 505nm, 515-530(nm), 515~530(nm), 520nm, 525nm, 527nm, 530nm, 567-576(nm), 567~576(nm), 568nm, 572nm, 573nm, 585-595(nm), 585~595(nm), 589nm, 590nm, 600-610(nm), 600-614(nm), 600~614(nm), 601-613(nm), 601-614(nm), 606-630(nm), 616-630nm, 619-629(nm), 619~629(nm), 635-648(nm), 635~648(nm), 645nm, 655nm, 660nm, 700nm, x-0-265, x-0-29, X: 0.265 Y:0.25, X: 0.28 Y: 0.29, X: 0.285, X: 0.285 Y: 0.275, X: 0.285 Y:0.275, X: 0.29 Y:0.285, X: 0.31 Y: 0.32, X:0.285 Y:0.275, X:0.29 Y: 0.28, Y: 0.275, Y)=(0.285
Display WxL	106.50mm x 76.00mm
顯示器種類	點矩陣顯示器
封裝方式	通孔銲接元件 (THT) / 雙排腳銲接元件 (DIP)
顯示器解析度(寬x高)	5 x 7
Matrix Hight	4″ l 101.44(mm)
點直徑	10(mm)

完整型號

上表的括號寫法為簡記，實際可訂購型號如下（點型號可開啟規格書）：

OPD-M105712UPGUE, OPD-M105713UPGUE, OPD-M105712YGLE, OPD-M105713YGLE
